Fiberlasern har flyttat gränserna för vad som går att skära i plåt, men material, tjocklek och krav på efterföljande processer styr fortfarande resultatet. En detalj som fungerar väl i konstruktionsstål kan kräva andra skärparametrar i rostfritt eller aluminium. Toleransen bestäms inte enbart av lasermaskinen, utan även av plåtens planhet, detaljens geometri, värmepåverkan och hur den hanteras efter skärning. För konstruktören handlar laserskärning därför om att definiera rätt krav, inte att ange snävast möjliga mått överallt.

Så fungerar laserskärning i praktiken

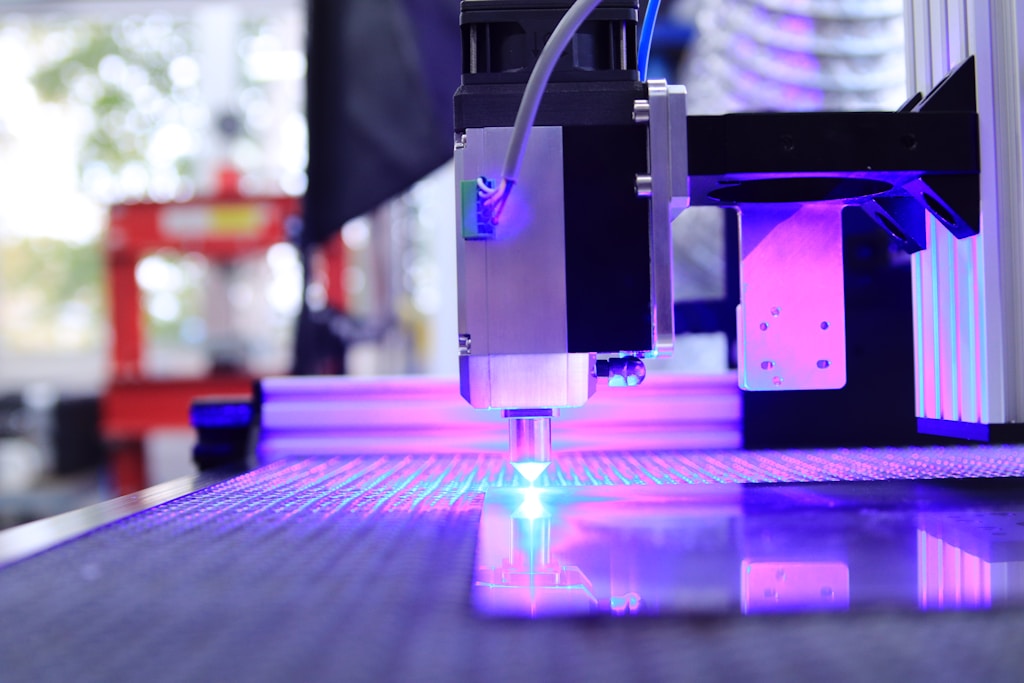

Vid laserskärning fokuseras en laserstråle till en mycket liten punkt som värmer upp materialet lokalt. En skärgas blåser sedan bort smältan eller den oxiderade metallen ur skärspalten. Resultatet är en smal skärfåra och en detalj som normalt kan gå vidare direkt till bockning, avgradning, svetsning eller montering.

Fiberlaser är i dag vanlig vid laserskärning i plåt. Tekniken har hög verkningsgrad och fungerar väl för tunna till medeltjocka plåtar i flera materialslag. Fiberlasern är särskilt etablerad för rostfritt stål, aluminium och förzinkad plåt, där ett stabilt fokus och hög absorptionsgrad ger god produktivitet.

CO2-laser används fortfarande i vissa maskinparker, särskilt där äldre anläggningar har kapacitet för större format eller grövre material. För många uppdrag har dock fiberlasern tagit över, främst genom snabbare skärning i tunnare plåt och enklare hantering av reflekterande metaller. Valet mellan teknikerna avgörs ändå av material, tjocklek, detaljgeometri och tillgänglig maskin.

Skärgasen påverkar både skärhastighet, kantens utseende och nästa processteg.

Syrgas stödjer en exoterm reaktion i stål. Den reaktionen tillför energi och kan därför underlätta skärning i grövre konstruktionsstål. Nackdelen är att kanten får ett oxidskikt. För laserskärning svart plåt är detta ofta acceptabelt, men inte alltid om detaljen ska pulverlackeras, galvaniseras eller svetsas med höga krav på fogberedning.

Kvävgas används när en renare och mindre oxiderad snittyta behövs. Vid laserskärning i rostfritt och aluminium är kvävgas ofta det naturliga valet. Gasförbrukningen kan vara en betydande kostnadsdrivare, särskilt i grövre plåt eller vid detaljer med långa konturer.

Material och tjocklekar

Materialets värmeledningsförmåga, reflektivitet, ytbeläggning och kemiska sammansättning påverkar skärbarheten. Samma nominella tjocklek kan därför kräva olika skärstrategi beroende på om plåten är konstruktionsstål, aluminium eller koppar. Materialcertifikat, ytfinish och faktisk plåttjocklek bör vara kända innan produktionsmetod och krav på skärytan bestäms.

Tabellen visar vanliga praktiska intervall för fiberlaser. Exakt möjlig tjocklek beror på lasereffekt, optik, skärgas, plåtkvalitet och krav på snittyta.

Laserskärning stål omfattar fler materialgrupper än vanlig svart plåt. Konstruktionsstål är oftast relativt förutsägbart, medan laserskärning höghållfast stål kräver större uppmärksamhet på värmepåverkad zon, kantmikrostruktur och detaljens funktion. Detta blir särskilt relevant för komponenter som senare bockas nära skärkanten eller belastas dynamiskt.

Förzinkad plåt behöver hanteras med hänsyn till zinkskiktet. Den termiska påverkan vid snittet kan lokalt förändra korrosionsskyddet. Om detaljen ska användas i korrosiv miljö bör konstruktören ange om snittytan behöver kompletterande skydd eller om efterföljande ytbehandling täcker hela detaljen.

Laserskärning ytbandlat stål är ett särfall eftersom ytan ofta har krav på visuellt utseende och jämnhet. Materialet kan få märken av hantering, skyddsfilm eller kontakt med maskinens stöd. Samma sak gäller lackerad plåt. Lasern kan skära materialet, men lack, skyddsfilm och värmepåverkan runt konturen måste bedömas för den aktuella beläggningen.

Vid laserskärning rostfritt stål är kvävgas vanligt när en oxidfattig kant krävs. Det minskar behovet av efterarbete inför exempelvis synliga produkter, hygieniska miljöer eller svetsning där oxider annars kan störa processen. Laserskärning rostfritt kan ändå lämna mindre grader, särskilt i små hål, skarpa hörn och grövre material.

Aluminium leder värme snabbt och expanderar relativt mycket vid uppvärmning. Laserskärning i aluminium kräver därför stabil fixering, lämplig skärordning och kontroll av små detaljer. Vid laserskärning på aluminium är det klokt att undvika mycket smala flikar och tätt placerade snitt, eftersom lokala temperaturvariationer kan ge deformation. Laserskärning aluminium fungerar väl, men ritningen bör ta hänsyn till materialets egenskaper i stället för att kopiera regler från stål.

Mässing och koppar reflekterar en stor del av den infallande energin, särskilt innan materialet har värmts upp. Fiberlaser kan hantera materialen, men processen ställer högre krav på maskinens skydd, instick, effektreglering och skärparametrar. Laserskärning metall i dessa material bör därför verifieras med provdetalj om geometri, yta eller tolerans är kritisk.

Tunnplåt och värmepåverkan

Laserskärning tunnplåt ställer andra krav än skärning i grövre plåt. Den tunna plåten har låg böjstyvhet och påverkas snabbt av lokala temperaturskillnader. När materialet värms längs en kontur expanderar det, och när det svalnar kan restspänningar ge en skev detalj.

Smala detaljer, stora öppna ytor och långa parallella snitt är särskilt känsliga. En laserskuren plåt med många perforeringar kan se plan ut direkt efter skärning men deformeras när mikrofogar bryts eller när detaljen lossnar från skelettet. Därför bör man bedöma både detaljens geometri och plåtens återstående stabilitet under körningen.

Mikrofogar håller kvar detaljen i plåtskelettet tills skärningen är klar. De minskar risken för att små delar tippar, flyttar sig eller träffas av skärhuvudet. Samtidigt lämnar de små brottpunkter som kan behöva avgradas. Placeringen ska undvika synliga ytor, täta passningar och funktionella kanter.

Nesting och skärordning påverkar också formstabiliteten. Maskinen brukar skära hål och inre konturer före ytterkonturen, men ordningen mellan detaljer och zoner kan optimeras för att sprida värmen. Det är ofta bättre att växla mellan olika delar av plåten än att färdigställa många tätt liggande konturer i följd.

Konstruktören kan underlätta processen genom att undvika mycket långa, fria remsor i tunn plåt. I vissa fall kan en temporär brygga, en justerad öppning eller en annan delning av komponenten ge ett stabilare tillverkningsresultat. Om planhet är en kritisk funktion bör kravet anges med tydlig referensyta och mätprincip.

Toleranser och skärytans kvalitet

EN ISO 9013 är en relevant referens för termisk skärning. Standarden behandlar bland annat geometriska egenskaper hos skärytan och kvalitetsnivåer för termiskt skurna kanter. Den ska inte tolkas som en generell dimensionstolerans för hela detaljen.

Skärspalten är den materialbredd som försvinner när lasern skär. Den påverkas av fokusdiameter, material, tjocklek, gas och skärparametrar. CAM-systemet kompenserar normalt för skärspalten, men mycket små geometrier är fortfarande känsliga för variationer i process och material.

Vinkelräthet beskriver hur nära snittytan ligger en rät vinkel mot plåtens yta. I tunnare plåt kan kanten ofta bli relativt rak, medan grövre plåt vanligen får en viss konicitet. Om detaljen ska pressas mot en annan yta, användas som precisionsdistans eller fungera som tätande fläns bör konstruktören ange vilket mått eller vilken yta som faktiskt är funktionell.

Konturnoggrannhet måste alltid sättas i relation till detaljstorleken. En snäv tolerans på en liten hålbild kräver en annan processkontroll än samma tolerans över en lång ytterkontur. Plåtens ursprungliga planhet och måttoleranser enligt exempelvis EN 10051 påverkar också slutresultatet.

I stället för att lägga snäva toleranser på varje ritningsmått bör ritningen tydliggöra följande:

• Funktionsmått, exempelvis centrumavstånd mellan hål eller passning mot en motdetalj.
• Referenssystem och datumytor för mätning.
• Krav på planhet, vinkelräthet eller kantstatus där funktionen kräver det.
• Om grader, oxidskikt eller mikrofogar ska avlägsnas.
• Om generella toleranser enligt ISO 2768 gäller för mått som inte är särskilt toleranssatta.

Ett vanligt misstag är att använda generell tolerans som ersättning för konstruktionsanalys. ISO 2768 kan förenkla ritningen, men standarden löser inte frågan om vilka mått som styr montering och funktion. Det är bättre att toleranssätta få, relevanta egenskaper än att överbelasta ritningen med krav som saknar praktisk betydelse.

Konstruktionsregler för laserskurna detaljer

Bra konstruktion för laser bygger på att detaljen får tillräcklig styvhet under skärning och att geometrierna går att reproducera. Minsta stegbredd, smala utsprång och små hål bör relateras till plåttjockleken. Ju grövre plåt, desto större behöver sådana detaljer normalt vara för att skärytan ska bli stabil och för att risken för deformation ska minska.

En användbar grundregel är att minsta håldiameter inte bör vara mindre än plåttjockleken när hålet ska laserskäras med god repeterbarhet. Mindre hål kan vara möjliga, men de blir mer processkänsliga och kan få konicitet eller grader. För hål med mycket små dimensioner och höga krav kan stansning, borrning eller annan efterbearbetning vara mer lämplig.

Innerradier bör inte göras onödigt små. Lasern kan följa skarpa geometrier, men mycket snäva hörn samlar värme och kan ge märken, avrundning eller lokalt försämrad kant. En radie som är anpassad till funktion och plåttjocklek ger ofta bättre repeterbarhet än ett teoretiskt perfekt hörn.

Minsta stegbredd är särskilt viktig vid slitsar, kammar, galler och täta urtag. Om materialremsan mellan två snitt är för smal riskerar den att överhettas, deformeras eller brännas bort. Samma princip gäller för små flikar. Dessa bör vara tillräckligt breda för att klara både skärning, hantering och eventuell efterföljande bockning.

Materialutnyttjande påverkar styckkostnaden, men får inte styra detaljkonstruktionen ensamt. En form som nestar tätt kan vara svår att hålla plan eller kräva många mikrofogar. I vissa fall ger en liten ändring av kontur, hålplacering eller delningslinje bättre tillverkningssäkerhet och mindre manuellt efterarbete.

Plåt, rör och profiler

Planlaser skär detaljer ur plåtformat. Rörlaser bearbetar i stället runda, fyrkantiga eller rektangulära rör och kan skapa konturer, hål och fogberedningar direkt i profilens mantel. Metoderna löser olika konstruktionsuppgifter och bör inte blandas ihop i tidigt ritningsarbete.

Många legotillverkare väljer medvetet att fokusera på plana detaljer. Det ger en tydligare material- och maskinlogik, men innebär att rörkomponenter behöver hanteras av annan produktionsresurs eller konstrueras med alternativa fogprinciper. BMT PRO redovisar sin laserskärning av plåt som planlaserskärning och anger därför inte rör-, profil- eller 3D-laserskärning.

För konstruktören betyder detta att en produkt med både plåt och rör bör delas upp tidigt i inköpsunderlaget. Plåtdetaljer kan optimeras för planlaser och kantpressning, medan rördetaljer kan behöva egna krav på kapning, håltagning, fixturering och svetsning. Laserskärning rör kan ge rationella fogar, men är en separat process med andra begränsningar.

Att välja leverantör av laserskärning

När ett företag inom laserskärning utvärderas bör bedömningen börja med material och detaljtyp. Maskinens maximala format, möjliga tjocklekar och tillgängliga skärgaser avgör vilka order som ryms i processen. Det är också relevant att kontrollera om leverantören arbetar med de materialkvaliteter som ritningen anger, inklusive rostfritt, aluminium, mässing eller koppar.

Efterbearbetning är ofta lika viktig som själva snittet. Avgradning tar bort vassa kanter och grader. Kantavrundning kan dessutom ge en definierad radie som förbättrar hantering, lackvidhäftning och arbetsmiljö. Om detaljen ska pulverlackeras, förzinkas eller användas i en miljö med höga hygienkrav bör kantkravet anges redan vid offertförfrågan.

Certifiering och dokumentation ska kopplas till produktens risk och användning. ISO 9001 kan visa att leverantören arbetar med ett kvalitetsledningssystem, men ersätter inte en ritningsgranskning eller materialspårbarhet. För svetsade konstruktioner kan ISO 3834-2 vara relevant. Materialintyg enligt EN 10204 bör specificeras med rätt intygstyp när kundens krav, spårbarhet eller regelverk kräver det.

Underlaget till leverantören bör innehålla 2D-ritning, neutral CAD-fil när det är möjligt, materialstandard, tjocklek, ytkrav och tydliga revisionsuppgifter. För återkommande detaljer är det värdefullt att fastställa hur toleranser, avgradning och emballering ska hanteras. Då minskar risken för att samma detalj får olika tolkning mellan prototyp, förserie och ordinarie produktion.

Vanliga frågor

Vilken tolerans kan man förvänta sig vid laserskärning av plåt?

Toleransen beror på material, plåttjocklek, detaljstorlek, geometri och plåtens ursprungliga planhet. Laserskärning kan ge god repeterbarhet, men snäva toleranser bör reserveras för funktionella mått som hålcentrum och passningar. EN ISO 9013 är relevant för skärytans egenskaper, medan ISO 2768 kan användas för generella mått som inte har särskilda toleranskrav.

När ska kvävgas väljas framför syrgas?

Kvävgas väljs ofta för rostfritt stål och aluminium när en ljusare, oxidfattig skärkant behövs. Syrgas används ofta vid laserskärning stål eftersom oxidationsreaktionen bidrar till skärprocessen. Syrgas lämnar dock ett oxidskikt som kan påverka svetsning, målning och vissa korrosionskrav. Valet ska därför styras av nästa processteg och detaljens funktion.

Är laserskärning lämplig för mycket tunn plåt?

Laserskärning tunnplåt fungerar väl, men tunna detaljer är känsliga för värme och kan dra sig. Risken ökar vid långa smala konturer, många hål och tätt placerade snitt. Genomtänkt nesting, skärordning och mikrofogar minskar risken. Om planhet är viktig bör konstruktionen ange mätbar planhetsreferens och undvika geometrier med låg styvhet.

Kan små hål laserskäras i grov plåt?

Små hål kan skäras, men kvaliteten blir mer känslig när håldiametern är mindre än plåttjockleken. Kanten kan få konicitet, grader och ojämn rundhet. Som konstruktionsregel bör håldiametern normalt minst motsvara materialtjockleken för en stabil laserprocess. Vid mycket små eller precisa hål kan borrning, stansning eller annan efterbearbetning vara ett bättre val.

Vad ska anges på ritningen för en laserskuren detalj?

Ritningen bör ange material, standard, tjocklek, ytkrav, funktionella toleranser och eventuella krav på planhet. Det ska också framgå om grader ska tas bort, om mikrofogar är tillåtna och om skärytan behöver vara oxidfattig. En tydlig referens till generella toleranser enligt ISO 2768 kan förenkla ritningen, men ersätter inte toleranssättning av kritiska mått.
